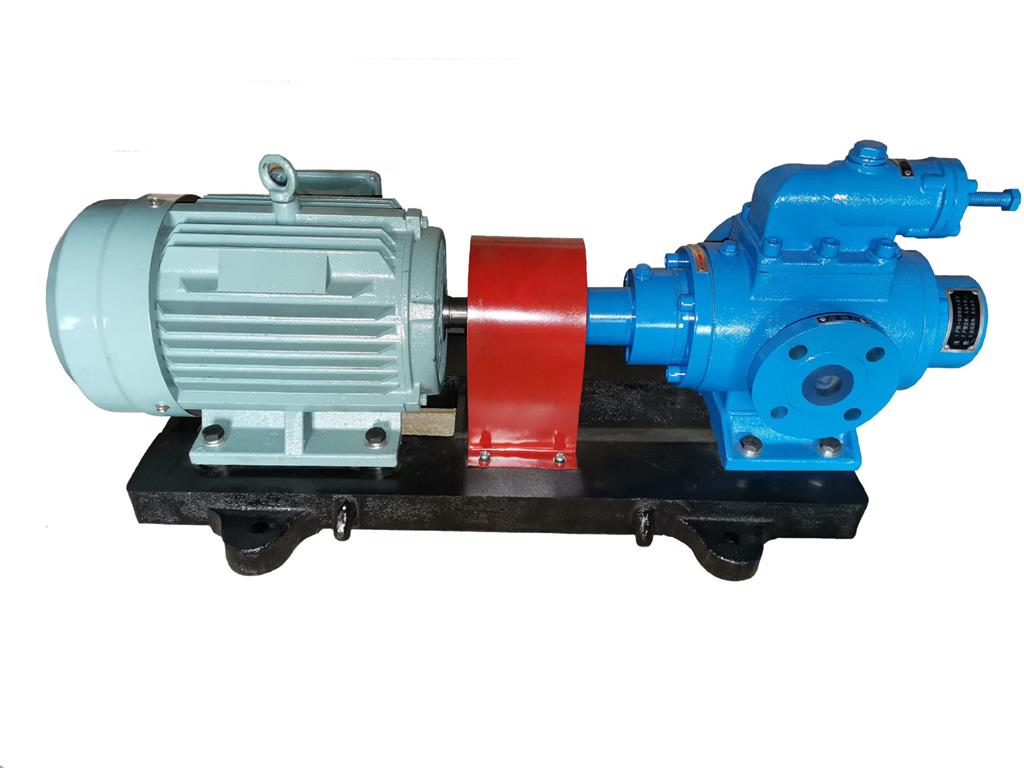

圓弧齒輪泵作為一種穩定的容積泵,廣泛應用于燃油、液壓及工業潤滑等領域,其結構是實現可靠運行的關鍵。該泵主要由泵體、泵蓋、齒輪組件、安全閥及軸端密封五大核心模塊構成,各部件協同工作,確保了泵的運轉與安全性。
圓弧齒輪泵采用雙圓弧正弦曲線齒形設計的內嚙合或外嚙合齒輪組,主動齒輪與從動齒輪通過精密嚙合形成密封容積。這種齒形設計使齒輪嚙合時齒廓面無相對滑動,消除了傳統漸開線齒輪泵的困油現象,顯著降低了運行噪音與振動,同時延長了齒輪壽命。齒輪組件的材質通常為高強度合金鋼,經熱處理后硬度可達HRC58-62,確保在高壓工況下仍能保持穩定性能。
軸端密封采用機械密封與填料密封雙選項設計,機械密封通過動環與靜環的緊密貼合實現零泄漏,適用于輸送易燃易爆介質;填料密封則通過柔性石墨或聚四氟乙烯填料實現動態密封,維護成本更低。安全閥作為超壓保護裝置,其開啟壓力設定為額定壓力的1.5倍,當排出管路堵塞時,安全閥自動開啟,將介質回流至泵入口,防止泵體因壓力過高而損壞。
圓弧齒輪泵泵體采用鋁合金壓鑄或鑄鐵鑄造工藝,內部設計有獨立的吸入室與排出室,通過齒輪嚙合線實現兩腔隔離。吸入室容積隨齒輪旋轉逐漸增大,形成負壓區以吸入介質;排出室容積則逐漸減小,將介質加壓排出。部分型號還在泵體底部集成冷卻室,通過循環冷卻液降低軸承溫度,確保泵在200℃高溫工況下仍能穩定運行。
