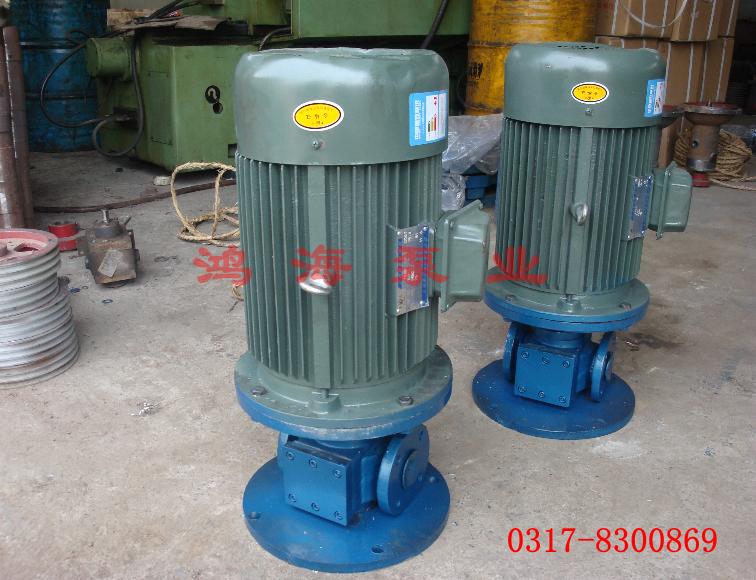

YCB立式圓弧齒輪泵的基本選型和具體操作

YCB立式圓弧齒輪泵的軸端密封設計為兩種形式，一種為機械密封，一種是填料密封。圓弧齒輪泵的齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。

一、了解YCB立式圓弧齒輪泵的選型原則

1、使所選泵的型式和性能符合裝置流量、揚程、壓力、溫度、汽蝕流量、吸程等工藝參數的要求。

2、_滿足介質特性的要求。

對輸送易燃、易爆有毒或貴重介質的泵，要求軸封可靠或采用無泄漏泵，如YCB立式圓弧齒輪泵、磁力驅動泵、隔膜泵、屏蔽泵。

對輸送腐蝕性介質的泵，要求對流部件采用_性材料，如氟塑料_泵，CQF工程塑料磁力驅動泵。

對輸送含固體顆粒介質的泵，要求對流部件采用耐磨材料，必要時軸封用采用清潔液體沖洗。

3、機械方面可靠性高、噪聲低、振動小。

4、經濟上要綜合考慮到設備費、運轉費、維修費和管理費的總成本低。

5、離心泵具有轉速高、體積小、重量輕、效率高、流量大、結構簡單、輸液無脈動、性能平穩、容易操作和維修方便等特點。

因此除以下情況外，應盡可能選用離心泵：

a、有計量要求時，選用計量泵

b、揚程要求很高，流量很小且無合適小流量高揚程離心泵可選用時，可選用往復泵，如汽蝕要求不高時也可選用旋渦泵.

c、揚程很低,流量很大時,可選用軸流泵和混流泵。

d、介質粘度較大（大于650~1000mm2/s）時，可考慮選用轉子泵或往復泵（YCB立式圓弧齒輪泵、.螺桿泵）

e、介質含氣量75%，流量較小且粘度小于37.4mm2/s時，可選用旋渦泵。

f、對啟動頻繁或灌泵不便的場合，應選用具有自吸性能的泵，如自吸式離心泵、自吸式旋渦泵、氣動（電動）隔膜泵。



二、知道YCB立式圓弧齒輪泵選型的基本依據

YCB立式圓弧齒輪泵選型依據，應根據工藝流程，給排油要求，從五個方面加以考慮，既液體輸送量、裝置揚程、液體性質、管路布置以及操作運轉條件等。

1、流量是選泵的重要性能數據之一，它直接關系到整個裝置的的生產能力和輸送能力。如設計院工藝設計中能算出泵正常、小、大三種流量。選擇泵時，以較大流量為依據，兼顧正常流量，在沒有較大流量時，通常可取正常流量的1.1倍作為較大流量。

2、裝置系統所需的揚程是選泵的又一重要性能數據，一般要用放大5%—10%余量后揚程來選型。

3、液體性質，包括液體介質名稱，物理性質，化學性質和其它性質，物理性質有溫度c密度d，粘度u，介質中固體顆粒直徑和氣體的含量等，這涉及到系統的揚程，有效氣蝕余量計算和合適泵的類型：化學性質，主要指液體介質的化學腐蝕性和毒性，是選用泵材料和選用那一種軸封型式的重要依據。

4、 裝置系統的管路布置條件指的是送液高度送液距離送液走向，吸如側低液面，排出側高液面等一些數據和管道規格及其長度、材料、管件規格、數量等，以便進行系梳揚程計算和汽蝕余量的校核。

5、 操作條件的內容很多，如液體的操作T飽和蒸汽力P、吸入側壓力PS（_）、排出側容器壓力PZ、海拔高度、環境溫度操作是間隙的還是連續的、泵的位置是固定的還是可移的

三、選擇YCB立式圓弧齒輪泵的具體操作

根據泵選型原則和選型基本條件，具體操作如下：

1、根據裝置的布置、地形條件、油位條件、運轉條件，確定選擇臥式、立式和其它型式（管道式、潛油式、液下式、無堵塞式、自吸式、齒輪式等）的泵。

2、根據液體介質性質，確定清油泵，熱油泵還是油泵、化工泵或_泵或雜質泵，或者采用無堵塞泵。

安裝在爆炸區域的泵，應根據爆炸區域等級，采用相應的防爆電動機。

3、根據流量大小，確定選單吸泵還是雙吸泵；根據揚程高低，選單級泵還是多級泵，高轉速泵還是低轉速泵（空調泵）、多級泵效率比單級泵低，如選單級泵和多級泵同樣都能用時，首先選用單級泵。

4、確定YCB立式圓弧齒輪泵的具體型號

確定選用什么系列的泵后，_可按較大流量，（在沒有大流量時，通?？扇≌Ａ髁康?.1倍作為大流量），取放大5%—10%余量后的揚程這兩個性能的主要參數，在型譜圖或者系列特性曲線上確定具體型號。操作如下：

利用泵特性曲線，在橫坐標上找到所需流量值，在縱坐標上找到所需揚程值，從兩值分別向上和向右引垂線或油平線，兩線交點正好落在特性曲線上，則該泵_是要選的泵，但是這種理想情況一般很少，通常會碰上下列兩種情況：

一種：交點在特性曲線上方，這說明流量滿足要求，但揚程不夠，此時，若揚程相差不多，或相差5%左右，仍可選用，若揚程相差很多，則選揚程較大的泵?；蛟O(shè)法減小管路阻力損失。

二種：交點在特性曲線下方，在泵特性曲線扇狀梯形范圍內，_初步定下此型號，然后根據揚程相差多少，來決定是否切割葉輪直徑，

若揚程相差很小，_不切割，若揚程相差很大，_按所需Q、H、，根據其ns和切割公式，切割葉輪直徑，若交點不落在扇狀梯形范圍內，應選揚程較小的泵。選泵時，有時須考慮生產工藝要求，選用不同形狀Q-H特性曲線。

5、泵型號確定后，對油泵或輸送介質的物理化學介質近似油的泵，需再到有關產品目錄或樣本上，根據該型號性能表或性能曲線進行校改，看正常工作點是否落在該泵優先工作區？有效NPSH是否大于（NPSH）。也可反過來以NPSH校改幾何安裝高度？

6、對于輸送粘度大于20mm2/s的液體泵（或密度大于1000kg/m3），_要把以油實驗泵特性曲線換算成該粘度（或者該密度下）的性能曲線，特別要對吸入性能和輸入功率進行認真計算或較核。

7、確定YCB立式圓弧齒輪泵的臺數和備用率：

對正常運轉的泵，一般只用一臺，因?yàn)橐慌_(tái)大泵與并聯工作的兩臺小泵相當，（指揚程、流量相同），大泵效率高于小泵，故從節能角度講寧可選一臺大泵，而不用兩臺小泵，但遇有下列情況時，可考慮兩臺泵并聯合作：

流量很大，一臺泵達不到此流量。

對于需要有50%的備用率大型泵，可改兩臺較小的泵工作，兩臺備用（共三臺）

對某些大型泵，可選用70%流量要求的泵并聯操作，不用備用泵，在一臺泵檢修時，另一臺泵仍然承擔　生產上70%的輸送。

對需24小時連續不停運轉的泵，應備用三臺泵，一臺運轉，一臺備用，一臺維修。

8、一般情況下，客戶可提交其選泵的基本條件，由我司給予選型或者推薦_的泵產品。如果設計院在設計裝置設備時，對泵的型號已經確定，按設計院要求配置。

9、 確定泵的臺數和備用率：

對正常運轉的泵，一般只用一臺，因?yàn)橐慌_(tái)大泵與并聯工作的兩臺小泵相當，（指揚程、流量相同），大泵效率高于小泵，故從節能角度講寧可選一臺大泵，而不用兩臺小泵，但遇有下列情況時，可考慮兩臺泵并聯合作：

流量很大，一臺YCB立式圓弧齒輪泵達不到此流量。

對于需要有50%的備用率大型泵，可改兩臺較小的泵工作，兩臺備用（共三抬）

對某些大型泵，可選用70%流量要求的泵并聯操作，不用備用泵，在一臺泵檢修時，另一抬泵仍然承擔生產上70%的輸送。

對需24小時連續不停運轉的泵，應備用三臺泵，運轉，一臺備用，一臺維修。
