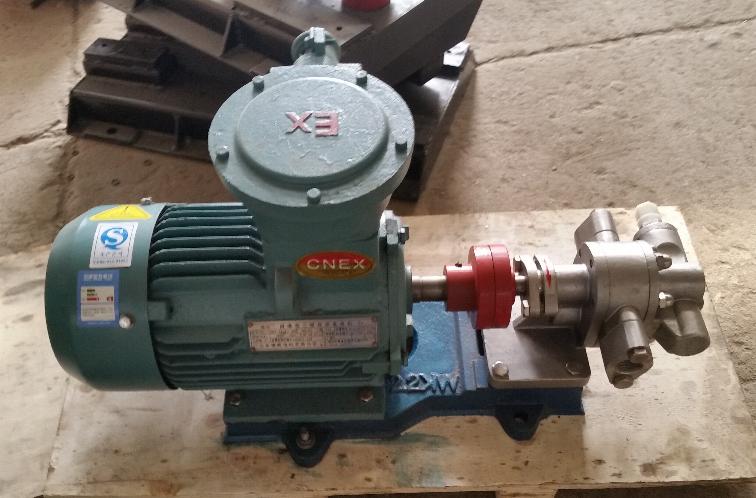

KCB不銹鋼齒輪泵的安裝應注意哪些要素？

KCB不銹鋼齒輪泵的安裝主要技術與安裝高度，不銹鋼齒輪泵是用戶使用率高的一種產品，泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力較小，因此軸承負荷小，磨損小，效率高。

一、KCB不銹鋼齒輪泵主要安裝技術

KCB不銹鋼齒輪泵的安裝技術主要在于確定KCB系列不銹鋼齒輪泵安裝高度即吸程。該高度是指油源油面到KCB系列不銹鋼齒輪泵葉輪中心線的垂直距離，它與KCB系列不銹鋼齒輪泵允許吸上真空高度不能混為一談，油泵產品說明書或銘牌上標示的允許吸上真空高度是指油泵進油口斷面上的真空值，而且是在1標準大氣壓下、油溫20攝氏度情況下，進行試驗而測定得的。它并沒有考慮吸油管道配套以后的油流狀況。而KCB系列不銹鋼齒輪泵安裝高度應該是允許吸上真空高度扣除了吸油管道損失揚程以后，所剩下的那部分數值，它要克服實際地形吸油高度。KCB系列不銹鋼齒輪泵安裝高度不能_計算值，否則，KCB系列不銹鋼齒輪泵將會抽不上油來。另外，影響計算值的大小是吸油管道的阻力損失揚程，因此，宜采用短的管路布置，并盡量少裝彎頭等配件，也可考慮適當配大一些口徑的油管，以減管內流速。

應當指出，KCB不銹鋼齒輪泵安裝地點的高程和油溫不同于試驗條件時，如當?shù)睾０?00米以上或被抽油的油溫_20攝氏度，則計算值要進行修正。即不同海拔高程處的大氣壓力和高于20攝氏度油溫時的飽和蒸汽壓力。但是，油溫為20攝氏度以下時，飽和蒸汽壓力可忽略不計。

從管道安裝技術上，吸油管道要求有嚴格的密封性，不能漏氣、漏油，否則將會破壞KCB系列不銹鋼齒輪泵進油口處的真空度，使KCB不銹鋼齒輪泵出油量減少，嚴重時甚至抽不上油來。因此，要認真地做好管道的接口工作，_管道連接的施工質量。



二、KCB不銹鋼齒輪泵的安裝高度Hg計算

允許吸上真空高度Hs是指泵入口處壓力p1可允許達到的較大真空度。

而實際的允許吸上真空高度Hs值并不是根據式計算的值，而是由泵制造廠家實驗測定的值，此值附于泵樣本中供用戶查用。位應注意的是泵樣本中給出的Hs值是用油為工作介質，操作條件為20℃及及壓力為1.013×105Pa時的值，當操作條件及工作介質不同時，需進行換算。

1、輸送油，但操作條件與實驗條件不同，可依下式換算

Hs1＝Hs＋Ha-10.33-Hυ-0.24

輸送其它液體當被輸送液體及反派人物條件均與實驗條件不同時，需進行兩步換算：一步依上式將由KCB不銹鋼齒輪泵樣本中查出的Hs1；二步依下式將Hs1換算成H?s

汽蝕余量Δh

對于油泵，計算安裝高度時用汽蝕余量Δh來計算，即油泵允許吸液體的真空度，亦即油泵允許的安裝高度，單位用米。用汽蝕余量Δh由油泵樣本中查取，其值也用20℃油測定。若輸送其它液體，亦需進行校正，詳查有關書籍。

吸程=標準大氣壓(10.33米)-汽蝕余量-安全量(0.5米)

標準大氣壓能壓管路真空高度10.33米。

例如：某油泵必需汽蝕余量為4.0米，求吸程Δh？

解：Δh=10.33-4.0-0.5=5.83米

從安全角度考慮，油泵的實際安裝高度值應小于計算值。當計算之Hg為負值時，說明泵的吸入口位置應在貯槽液面之下。

例2-3某KCB不銹鋼齒輪泵從樣本上查得允許吸上真空高度Hs=5.7m。已知吸入管路的全部阻力為1.5mH2O，當?shù)卮髿鈮簽?.81×104Pa，液體在吸入管路中的動壓頭可忽略。試計算：

輸送20℃油時KCB不銹鋼齒輪泵的安裝；

改為輸送80℃油時KCB不銹鋼齒輪泵的安裝高度。

解：1輸送20℃油時泵的安裝高度

已知：Hs=5.7m

Hf0-1=1.5m

u12/2g≈0

當?shù)卮髿鈮簽?.81×104Pa，與泵出廠時的實驗條件基本相符，所以泵的安裝高度為Hg=5.7-0-1.5=4.2m。

輸送80℃油時KCB不銹鋼齒輪泵的安裝高度

輸送80℃油時，不能直接采用泵樣本中的Hs值計算安裝高度，需按下式對Hs時行換算，即

Hs1＝Hs＋Ha-10.33-Hυ-0.24

已知Ha=9.81×104Pa≈10mH2O，由附錄查得80℃油的飽和蒸汽壓為47.4kPa。

Hv=47.4×103Pa＝4.83mH2O

Hs1＝5.7 10-10.33-4.83 0.24=0.78m

將Hs1值代入式中求得安裝高度

Hg=Hs1-Hf0-1=0.78-1.5=-0.72m

Hg為負值，表示KCB系列不銹鋼齒輪泵應安裝在油池液面以下，至少比液面低0.72m

KCB不銹鋼齒輪泵為新型_節能油泵，同等用能條件下，其運行效率可高出原油泵近20%

1.結構緊湊外形美觀，穩定性好，便于安裝。

2.運行平穩優化設計的雙吸葉輪使軸向力減小到較低限度，且有優異油力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和效率。

3.軸承選用SKF及NSK軸承_運行平穩，噪音低，使用壽命長。

4.軸封選用BURGMANN機械密封或填料密封。能_8000小時運行無泄漏。

5.安裝形式裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

6.加裝自吸裝置，可實現自動吸油，即不需安裝底閥，不需真空泵，不需倒灌，油泵可以啟動。
